Для чего предназначен трансформатор тока

Устройство и принцип работы трансформатора тока

Трансформатор тока (ТТ) — статическое электромагнитное устройство, где первичная обмотка подсоединена к источнику питания, а вторая — к измерительным или защитным аппаратам, обладающим малым сопротивлением. Преобразователи широко применяются для измерения величины тока и в агрегатах релейной защиты энергетических систем. Они обеспечивают полную безопасность проведения измерений в высоковольтных линиях.

Особенности конструкции

При работе трансформатора тока вторичная обмотка всегда находится под нагрузкой, сопротивление которой регулируется требованиями к точности коэффициента трансформации. Допускается незначительное отклонение сопротивления от указанного в паспорте устройства.

Если произойдет увеличение нагрузки, то во второй обмотке резко возрастет напряжение, что может привести к пробою изоляции и поломке устройства. Такая ситуация создает угрозу безопасности сотрудникам, которые обслуживают электрический прибор. В устройство трансформатора тока входят:

  • основание;
  • магнитопровод (сердечник);
  • первичная обмотка;
  • вторичная обмотка;
  • клеммник для подсоединения кабеля от источника питания;
  • заземляющий контакт.

Первичная обмотка изготавливается в виде катушки, закрепленной на магнитопроводе, или как шина. Согласно конструктивного исполнения в некоторых устройствах нет встроенной первичной катушки, а дополняется она обслуживающим персоналом путем соединения отдельного провода через специальное окно.

Корпус устройства выполняет роль изоляции и предохранения обмоток от внешних повреждений. В последних моделях устройств сердечники изготавливаются из нанокристаллических сплавов, которые значительно увеличивают класс точности прибора.

Из-за больших потерь в сердечнике устройство начинает сильно нагреваться, что приводит к износу или выходу из строя его изоляции. Вторая обмотка в разомкнутом состоянии также создает негативное явление, так как происходит перегрев и выгорание магнитного провода.

Основной характеристикой прибора считается коэффициент трансформации, который обозначает отношение номинального тока в первичной обмотке к такому же значению во вторичной. Реальное значение этого коэффициента несколько отличается от номинального, что объясняется степенью погрешности прибора.

Связано это с тем, что в магнитных конструкциях имеются потери, связанные с намагничиванием и нагревом магнитопровода. Чтобы несколько сгладить эти погрешности производители используют витковую коррекцию.

Назначение устройства

По своему назначению трансформаторы тока относятся к специальным вспомогательным устройствам, применяемых в комплексе с различной измерительной аппаратурой и защитными механизмами в сетях переменного тока.

Принципом работы трансформатора тока считается преобразование любых величин, которые приобретают более воспринимаемые значения для получения информации и обеспечения питания защитных реле. Благодаря изоляции аппаратов, сотрудники обслуживающей организации надежно защищены от поражения током. Все виды трансформаторов могут служить для двух функций:

  1. Измерение силы тока в цепи — с их помощью передаются данные на измерительные приборы, которые подключены ко вторичной обмотке. В этом случае трансформатор может преобразовать ток высокой величины в более приемлемые параметры.
  2. Предохранительные действия — устройства в первую очередь передают данные на защитные аппараты и приборы управления. С помощью трансформаторов электрические показатели преобразуются для питания релейного оборудования.

По своему назначению и принципу действия трансформаторы тока способствуют подсоединению измерительных приборов к энергетическим линиям высокого напряжения, когда нет возможности подключить их напрямую. Они нужны для передачи снятых показаний на аппаратуру измерения, которая подключается ко вторичной обмотке.

Кроме того, преобразователи проводят наблюдение за состоянием электрического тока в цепи, к которому они подключены. При подсоединении к силовой автоматической защите устройство проводит мониторинг сетей, наличие и состояние заземления. Если ток достигает максимального значения, то автоматически включается защита и останавливается работа всего оборудования.

Принцип действия

Работает трансформатор тока на основе закона электромагнитной индукции. Из внешнего источника питания поступает напряжение на клеммы устройства, которые непосредственно связаны с первичной обмоткой, обладающей конкретным количеством витков. В результате образуется магнитный поток вокруг катушки, который улавливает сердечник.

Благодаря этому, потери показаний в процессе преобразования будут незначительными. Когда ток пересекает вторичную обмотку, то магнитный поток активирует электродвижущую силу, под влиянием которой происходит преодоление сопротивления катушки и нагрузки на выходе.

Параллельно с этим процессом происходит снижение напряжения со вторичной обмотки. Если происходит короткое замыкание во вторичной обмотке или подключение к ней нагрузки, то под воздействием электродвижущей силы в ней возможно определение вторичного тока.

Классификация приборов

Все разновидности агрегатов классифицируются в зависимости от конструкции и того, какими техническими показателями обладают. Кроме измерительных и защитных трансформаторов, бывают промежуточные виды этих преобразователей. В этом случае прибор подключается для проведения измерения в цепь релейной защиты.

Выделяются лабораторные виды преобразователей, которые обладают повышенной точностью измерения и множеством коэффициентов трансформации. Токовые трансформаторы подразделяются:

  1. По способу установки — преобразователь предназначен для наружного и внутреннего монтажа. Компактные модели могут быть переносными или встраиваются в машины и электрические аппараты. Наружный и внутренний монтаж подразумевает проходной или опорный способ установки.
  2. В зависимости от типа первичной обмотки — оборудование подразделяется на одновитковые, стержневые, многовитковые, катушечные и шинные устройства.
  3. При изолировании трансформаторов применяются: бакелит, фарфор и другие материалы. Некоторые марки устройств для изоляции заливаются компаундом.

От того как устроен преобразователь, он может иметь одну или две ступени. Эксплуатационное напряжение устройств находится в диапазоне до 1 тыс. В и выше. Все необходимые технические данные имеют буквенные, цифровые обозначения и присутствуют на соответствующих бирках.

Популярные модели

Любая выпускаемая марка прибора обладает отдельными параметрами и техническими характеристиками. Отечественные производители выпускают большое количество этих устройств. К ним относятся:

Читать еще:  Какого цвета ноль

  1. ТОЛ-НТЗ-10−01 — выпускается Невским трансформаторным заводом «Волхов» и используется для передачи показаний к измерительной аппаратуре. Кроме того, его применяют в электрических цепях с устройствами защиты и управления. Преобразователь выпускается в виде опорной конструкции второй категории размещения. Прибор применяется в сетях с напряжением до 10 кВ и обладает сроком службы до 30 лет.
  2. ТОП-0,66 — применяются в энергетических сетях переменного тока с напряжением до 0,66 кВ. Корпус устройства изготовлен из негорючего материала. Эксплуатация агрегата возможна в диапазоне температур от -45 до +50 °C и в любом положении. Первичная шина трансформатора состоит из меди, покрытой оловом.
  3. ВВ, ВВО — проходные шинные трансформаторы тока, изготовленные в компаундном корпусе. Используют приборы в сетях переменного тока напряжением до 24 кВ. Обладают механическим изменением коэффициента трансформации на обеих обмотках.

Трехфазные устройства подключаются в сеть «треугольником» или «звездой». В первом случае удается получить большое значение тока во вторичной обмотке, а во втором — возможно отследить значение тока в каждой фазе.

Для чего предназначен трансформатор тока

Вторичные обмотки трансформатора тока (не менее одной на каждый магнитопровод) обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Незначительное отклонение сопротивления вторичной цепи от номинала (указанного на табличке) по модулю полного Z или cos ф (обычно cos = 0.8 индукт.) приводит к изменению погрешности преобразования и возможно ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создает угрозу жизни обслуживающего персонала. Кроме того, из-за возрастающих потерь в сердечнике магнитопровод трансформатора начинает перегреваться, что так же может привести к повреждению (или, как минимум, к износу) изоляции и дальнейшему её пробою. Полностью разомкнутая вторичная обмотка ТТ не создает компенсирующий магнитный поток в сердечнике, что приводит к перегреву магнитопровода и его выгоранию. При этом магнитный поток, созданный первичной обмоткой имеет очень высокое значение и потери в магнитопроводе сильно нагревают его.

Коэффициент трансформации измерительных трансформаторов тока является их основной характеристикой. Номинальный (идеальный) коэффициент указывается на шильдике трансформатора в виде отношения номинального тока первичной (первичных) обмоток к номинальному току вторичной (вторичных) обмоток, например, 100/5 А или 10-15-50-100/5 А (для первичных обмоток с несколькими секциями витков). При этом реальный коэффициент трансформации несколько отличается от номинального. Это отличие характеризуется величиной погрешности преобразования, состоящей из двух составляющих – синфазной и квадратурной. Первая характеризует отклонение по величине, вторая отклонение по фазе вторичного тока реального от номинального. Эти величины регламентированы ГОСТами и служат основой для присвоения трансформаторам тока классов точности при проектировании и изготовлении. Поскольку в магнитных системах имеют место потери связанные с намагничиванием и нагревом магнитопровода, вторичный ток оказывается меньше номинального (т.е. погрешность отрицательная) у всех трансформаторов тока. В связи с этим для улучшения характеристик и внесения положительного смещения в погрешность преобразования применяют витковую коррекцию. А это означает, что коэффициент трансформации у таких откорректированных трансформаторов не соответствует привычной формуле соотношений витков первичной и вторичной обмоток.

Схемы подключения измерительных трансформаторов тока


В трехфазных сетях с напряжением 6-10 кВ устанавливаются трансформаторы как во всех трех фазах, так и только в двух (A и C). В сетях с напряжением 35 кВ и выше трансформаторы тока в обязательном порядке устанавливаются во всех трех фазах.

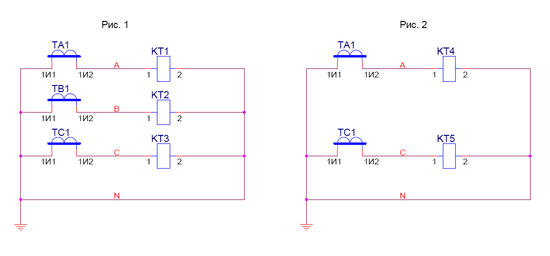

В случае установки в три фазы вторичные обмотки трансформаторов тока соединяются в «звезду» (рис.1), в случае двух фаз — «неполную звезду» (рис.2). Для дифференциальных защит трансформаторов с электромеханическими реле трансформаторы подключают по схеме «треугольника»

Классификация трансформаторов тока

Трансформаторы тока классифицируются по различным признакам:

1. По назначению трансформаторы тока можно разделить на измерительные, защитные, промежуточные (для включения измерительных приборов в токовые цепи релейной защиты, для выравнивания токов в схемах дифференциальных защит и т. д.) и лабораторные (высокой точности, а также со многими коэффициентами трансформации).

2. По роду установки различают трансформаторы тока: а) для наружной установки (в открытых распределительных устройствах); б) для закрытой установки; в) встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.; г) накладные – надевающиеся сверху на проходной изолятор (например, на высоковольтный ввод силового трансформатора); д) переносные (для контрольных измерений и лабораторных испытаний).

3. По конструкции первичной обмотки трансформаторы тока делятся на:

Читать еще:  Принцип работы трансформатора

а) многовитковые (катушечные, с петлевой обмоткой и с восьмерочной обмоткой); б) одновитковые (стержневые); в) шинные.

4. По способу установки трансформаторы тока для закрытой и наружной установки разделяются на:

а) проходные; б) опорные.

5. По выполнению изоляции трансформаторы тока можно разбить на группы: а) с сухой изоляцией (фарфор, бакелит, литая эпоксидная изоляция и т. д.); б) с бумажно-масляной изоляцией и с конденсаторной бумажно-масляной изоляцией; в) газонаполненные (элегаз); в) с заливкой компаундом.

6. По числу ступеней трансформации имеются трансформаторы тока:

а) одноступенчатые; б) двухступенчатые (каскадные).

7. По рабочему напряжению различают трансформаторы:

а) на номинальное напряжение свыше 1000 В; б) на номинальное напряжение до 1000 В.

Трансформаторы постоянного и переменного тока — принцип работы, схемы

Для нормализации электрической энергии, поступающей к дому или квартире, используются различные устройства. Предлагаем рассмотреть, как работают измерительные трансформаторы тока постоянного и переменного, их назначение, схема подключения, принцип работы и советы по выбору.

Общие понятия

Трансформатор тока (ТТ) маркировка ГОСТ 7746-2001 – это устройство является одним из видов «измерительного трансформатора», который предназначен для получения переменного тока в его вторичной обмотке, где величина преобразованного напряжения пропорциональна текущей измеряемой величине. Номинальная мощность трансформаторов может быть 25, 40, 63, 100, 160 кВА.

Трансформаторы тока, у которых класс точности 0,2; 0,5; 1; 3; 10 могут снизить высокие проходные токи напряжения на более низкие, этим они обеспечивают удобный способ безопасного контроля электроэнергии в переменной линии передачи с использованием стандартного амперметра. Принцип действия трансформатора тока ничем не отличается от обычного.

Существуют разные трансформаторы, типы приборов с различными пропускными способностями (суммирующий СЭЩ, ТТИ-200 5, 5 5, 300 5, 0 66, 1 1, 400 5, 150 5, ТК 20, опорный ТОЛ 10, ТВЛМ, ABB, ИЭК, ТЗЛМ, ТЛК, ТСН, ТФЗМ, ТЛМ, ТЛО, ТОП, ТПЛ, ТПОЛ).

Фото — Трансформатор тока

Видео: устройство трансформатора тока ТФРМ 750

Как работает устройство и конструкция трансформаторов

Первичная обмотка включения может быть либо плоской, либо представлять собой ролик из толстого провода, обернутого вокруг сердечника, проводника или шины через центральное отверстие.

Благодаря такой конструкции, трехфазный трансформатор переменного тока имеет первичную обмотку с минимальным количеством витков, что положительно влияет на эффективность работы, в частности, коэффициент трансформации.

Вторичная обмотка может иметь большее число витков катушки. Они намотаны на ламинированную основу магнитного материала с низкими потерями, который имеет большую площадь поперечного сечения. Плотность магнитного потока является низкой, при этом используя гораздо меньшую площадь поперечного сечения проволоки, номинальный ток практически не теряет своего напряжения. Эти вторичные обмотки обычно рассчитаны на стандартный показатель 1 Ампер или 5 Ампер. Это хорошо демонстрирует векторная диаграмма:

Фото — Векторная диаграмма

Виды трансформаторов

Всего есть три основных типа трансформаторов тока:

  1. Сухие – это трансформаторы первичной обмотки, физически последовательно соединены с проводником, который несет измеренный ток, протекающий в цепи. Величина вторичного тока зависит от коэффициента трансформации трансформатора.
  2. Тороидальные трансформаторы — они не содержат первичную обмотку. Вместо этого линия, которая несет ток, протекающий в сети, проводит его через специальное «окно» или отверстие тороидального трансформатора. Некоторые торроидального типа имеют «раздвоенное ядро», которое позволяет им открываться, работать и закрываться, не отключая напряжения цепи, к которой они подключены. Они широко используются для защиты от замыкания в проводке частного дома или квартиры многоэтажки.
  3. Высоковольтные масляные трансформаторы (элегазовые). Эти устройства для нормализации тока используют кабель или шинные передатчики главной цепи первичной обмоткой, их периодичность эквивалентна одному ходу стандартного сухого трансформатора. Они полностью изолированы от высокого рабочего напряжения системы, как правило, присоединены болтами к нагрузочной системе устройства.
  4. Также они могут быть разборные, они же разъемные, встроенные, оптические, и т.д.

Трансформаторы тока и напряжения могут уменьшать или увеличивать текущие уровни от тысячи ампер к стандартному выходу, в зависимости от марки (Circutor, ASK, Schneider Electric, АВВ, Армавир) и типа, они могут быть рассчитаны на 6 кв, 630 кв, 10 кв. Таким образом, малые и точные приборы и устройства управления могут использоваться с КТ, потому что они изолированы от любых линий электропередач высокого напряжения. Есть множество приборов учета, которые используются для трансформаторов тока, начиная с амперметра и ваттметром, и заканчивая специальными выключателями нагрузки, УЗО-автоматами и т.д.

Фото — Трансформаторы тока тор

Для чего нужны трансформаторы тока

Трансформатор тока нулевой последовательности широко используется в организации работы производства, в быту (с его помощью проводят сварочные работы, он нормализуют входящее в дом напряжение, бросок тока, он нормализует работу электросчётчика с целью увеличения безопасности).

Трансформатор является важным инструментом в области электротехники. Текущие уровни электрического тока должны контролироваться в целях безопасности и эффективности работы прочих бытовых и промышленных приборов. Измерительные устройства, подключенные к трансформаторам, позволяют совершать мониторинг в различных местах по всей системе. Они также могут быть использованы для измерения электрического использования здания и выставления счетов или целей проверки.

Читать еще:  Справочник электрика для чайников

Трансформатор тока — схема

Как сделать свой трансформатор

Трансформаторы состоят из двух цепей, связанных с намагничивающимся материалом, которые называют «сердечником». Оба контура имеют определенную длину, она должна быть такой, чтобы катушки вокруг сердечника могли передавать энергию от одного контура к другому. В трансформаторе тока первичные цепи (энергия-передача) петли проходят через сердечник ​​только один раз. Вторичная цепь петли проходит несколько раз вокруг ядра. Сердечник может быть стационарным, т.е. находиться на месте постоянно, или быть шарнирным, чтобы соответствовать направлению тока, что лучше защищает приборы от короткого замыкания.

Для того чтобы собрать мини-трансформатор нам понадобится:

  • Изоляционная лента;
  • Медная проволока для намагничивания (у меди особая плотность, которая помогает создать нужное магнитное поле);
  • Железное кольцо;
  • Амперметр.

Как сделать малогабаритный трансформатор своими руками:

  1. Медную проволоку нужно обернуть вокруг железного кольца, чтобы она охватывала практически всю поверхность кольца. Обмотки могут перекрываться или нет. Чем больше число витков, тем меньше вторичный ток будет принят через вторичную обмотку.
  2. Обмотайте конструкцию изолентой, чтобы детали держались вместе;
  3. Снимите покрытие с концов провода;
  4. Прикрепите зачищенные провода к концам амперметра;
  5. Присоедините линию напряжения сети к железному кольцу. Используйте измерения на амперметре для определения коэффициента преобразования, чтобы можно было определить параметры трансформации и сравнить их с данными из вторичной обмотки;
  6. Вставьте линию питания, которая проходит тестирование к амперметру. Сравните данные, для настройки измените количество витков.

Фото — Одновитковый трансформатор

Таким образом, шинный и импульсный трансформатор может быть добавлен к линии уже на месте, съемный сердечник может быть сделан путем присоединения четырех стержней из мягкого железа к линии питания, чем ближе – тем лучше. Три стержня должны быть намотаны заранее. Четвертый при необходимости можно не обматывать, просто прикрепить при помощи изоляционной ленты.

Расчет трансформатора

Расчет силовых трансформаторов холостого хода, у которых начальное напряжение 1 и вторичное 160, с внутренним сопротивлением 0.2Ω производится по такой формуле. В нашем примере первичный ток 800 Ампер, такая методика может подстроиться под любой ток:

Is= Ip (Np/Ns) = 800 (1/160) = 5 A

Мы видим выше, что с вторичной обмотки трансформатор был подключен через амперметр, который имеет очень малое сопротивление, падение напряжения на вторичной обмотке составляет всего 1,0 вольта при полной величине первичного тока на обмотках. Если амперметр удаляют, вторичная обмотка становится открытой и трансформатор действует как повышающий, в результате очень высокого напряжения равном соотношении: Vp (Ns / NP), ток регулируется на вторичной обмотке. Формула может изменяться, если у Вас несколько обмоток или более слабый прибор, кроме того, здесь не учтен ток холостого хода трансформатора. Нужно помнить, что подключение счетчика через трансформаторы тока формула может иметь немного другой вид, т.к. будет учитываться еще и пропускная способность учетного прибора.

Чтобы подобрать нужную мощность трансформатора, нужно просчитать потребное напряжение всех электрических устройств в доме, а после суммировать полученную сумму и вольтамперные характеристики трансформатора (ВАХ). Если эти значения не учтены, то возможна перегрузка и защита не будет достигать нужного уровня при высокой нагрузке сети.

Перед тем, как подключить готовый трансформатор, нужно проконсультироваться со специалистом, он поможет определить недочеты, которые Вы могли упустить из виду.

Как выбрать трансформатор

Поверка трансформаторов тока на месте, ремонт и испытание осуществляется в обязательном порядке, многие предприятия (Самарский и Екатеринбургский завод, Калужский холдинг, Свердловский завод трансформаторов тока и прочие) предоставляют такие услуги. Замена некоторых деталей также должна производиться либо официальным дилером, либо представителем конкретной компании-производителя.

Также нужно знать, что означают условные обозначения:

Фото — Условные обозначения

Их расшифровка поможет Вам провести монтаж устройств, а также разобраться в работе. Любое обозначение стандартизировано. Следите за тем, чтобы в работе трансформатора присутствовала кратность, она может разниться в зависимости от конкретной модели, поэтому внимательно просматривайте паспорт трансформатора и каталог определенных компаний.

Установка соединения производится при полном отключении питания сети, кроме того, желательно, чтобы работу выполнял специалист. Его можно монтировать на дин-рейку, в специальные трансформаторные шкафы, на пусковой панели, открытую местность, непосредственно на электрический щит.

Средняя стоимость на такой прибор в зависимости от его назначения варьируется от 30 000 рублей до 100 000 и выше, возможны номиналы до 10 штук. Цена во многом обусловлена мощностью и пропускной способностью, чем ниже допустимая мощность – тем дешевле будет регулятор, подбор осуществляется индивидуально. Очень важно прямо на месте проверить трансформатор на его соответствие заданным характеристикам. Сроки работы устройства – до 10 лет в зависимости от того, какой мощности купить трансформатор тока, межповерочный интервал прибора 220 220 – 2 года.
