Классификация кабелей и проводов

Классификация кабелей

Тема 3.13 Провода и кабели

Неизолированные и изолированные провода, шины, ленты, шнуры, кабели с металлическими токопроводящими жилами и оптические кабели с жилами из светопроводящих волокон относятся к кабельным изделиям.

Основными элементами всех типов кабелей, проводов и шнуров являются токопроводящие жилы, изоляция, оболочки и наружные покровы. Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполнители. Экран и наружные покровы могут отсутствовать.

Провод – одна неизолированная или одна и более изолированные жилы

Неизолированные провода изоляции не имеют, а изолированные имеют один слой изоляции.

Кабель – одна или более изолированных проводниковых жил, заключенных в металлическую или неметаллическую оболочку, поверх которой может накладываться защитный покров. В состав защитного покрова может входить броня.

Шнур – гибкий кабель с ограниченным числом токопроводящих жил небольшого сечения.

Классификация кабелей.

Классификация по признакам материала проводящих жил:

• кабели электрические с металлическими жилами;

• кабели с оптическими волокнами.

Кабели электрические с металлическими жилами классифицируют:

– по роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами;

– по типу изоляции – кабели с бумажной, пластмассовой и резиновой изоляцией;

– по величине напряжения: кабели низкого (1. 10 кВ); среднего (20 . 35 кВ) и высокого (100 . 500 кВ) напряжения;

– по виду передаваемой через кабели мощности: кабели силовые гибкие;

кабели управления; кабели контрольные; низковольтные провода и шнуры; кабели и провода связи; кабели радиочастотные;

– по роду защиты изоляции жил кабелей от влияния внешней среды: кабели в металлической, пластмассовой и резиновой оболочке;

– по способу защиты от механических повреждений: бронированные и небронированные;

– по количеству жил: – одно-, двух-, трех-, четырех- и пятижильные.

– по виду передаваемой через кабели мощности:

• кабели силовые низкого, среднего и высокого напряжения;

• кабели силовые гибкие;

• низковольтные провода и шкуры;

• кабели и провода связи;

• кабели специальные и др.

Приведенная классификация условна, однако позволяет представить сведения о кабельно-проводниковой продукции, насчитывающей более 1000 марок и конструкций.

Для передачи и распределения электрической энергии, соедине­ния различных приборов и их частей, изготовления обмоток элект­рических машин применяют:

– провода (обмоточные и монтажные);

– провода и шнуры установочные;

Обмоточные провода применяют для изготовления обмоток электрических машин, аппаратов и при­боров.

В качестве проводникового материала в обмоточных проводах применяют медь и алюминий. В зависимости oт применяемой изоляции обмоточные прово­да выпускают с эмалевой, волокнистой, пленочной и эмалево-волокнистой изоляцией.

Эмалевая изоляция наносится в виде гибкого лакового покрытия. Наибольшее применение находят провода с высокопрочными эмалевыми покрытиям на основе поливинилацеталевой и полиэфирной смол (провода марок ПЭВ и ПЭТВ с нагревостойкостью до 130 0 С), и на основе полиуретановой смолы (провод марки ПЭВТЛ – луженый, с нагревостойкостью до 120 0 С). см диаметра провода. Наименьшие значения пробивного напря­жения для двух слоев эмали на образцах из скрученной проволоки приведены в табл. 3.14.

Волокнистая изоляция имеют большую толщину изоляции, чем эмалевая (0,05. 0.17 мм). В качестве волокнистой изоля­ции применяют пряжу: хлопчатобумажную, шелковую, из капро­новых, асбестовых, лавсановых и стеклянных волокон. Наибольшей нагревостойкостью обладают провода со стеклянной и асбестовой изоляцией.

Характеристики некоторых медных и алюминиевых проводов с волокнистой и пленочной изоляцией представлены в таб. 3.15.

У проводов с эмалево-волокнистой изоляцией на слой эмали наносят обмотку из хлопчатобумажной, шелковой, капроновой или стеклянной пряжи. Такие провода применяют для тяговых, шахтных электродвигателей, электрических машин и аппаратов, которые эксплуатируются в бо­лее тяжелых условиях и требуют защиты эмалевой изоляции. Наи­большей механической прочностью обладает обмотка из лавсано­вых волокон, а повышенной нагревостойкостью – обмотка из стеклянной.

Характеристики некоторых медных проводов с эмалево-волокнистой изоляцией приведены в табл. 3.16.

Монтажные провода состоят из медных и алюминиевых жил, которые покрывают изоляционной резиной или полихлорвиниловым пластикатом, а также хлопчатобумажной, шелковой или капроновой пряжей и синтетической пленкой. Наи­большей гибкостью обладают многопроволочные провода, жила которых состоит из большого числа тонких проволок. Монтажные провода выпускают с лужеными медными жилами, что облегчает пайку проводов.

Монтажные провода с резиновой и полихлорвиниловой изоля­цией могут применяться в электрических устройствах и аппаратах с напряжением до 380 В переменного тока и до 500 В постоянного тока.

Для распознавания монтажных проводов их изоляционные обо­лочки обычно окрашивают в разные цвета.

Характеристики некоторых медных монтажных проводов приведены в табл. 3.17.

Установочные провода и шнуры. Установочные провода и шнуры служат для распределения электрической энергии, а также для при­соединения электродвигателей, светильников и других потребителей тока к сети. Токопроводящне жилы установочных проводов и шну ров изготавливают из медной и алюминиевой проволоки. Для обес­печения большей гибкости жилы шнуров и некоторых типов прово­дов являются многопроволочными. Провода и шнуры с полихлорвиниловой изоляцией выпускают без защитных оболочек (рис. 3.6).

Провода.Жилы проводов изолируют электроизоляционной ре­зиной или полихлорвиниловым пластикатом. Провода с полихлор­виниловой изоляцией обладают высокой водостойкостью, маслостойкостью и негорючестью, что обеспечивает им широкое приме­нение. Изоляцию покрывают защитной оплеткой из хлопчатобу­мажной или шелковой пряжи (рис. 3.7).

Читать еще:  Измерение сопротивления изоляции

У некоторых проводов защитную оплетку пропитывают проти­вогнилостным составом. В отдельных конструкциях проводов за­щитную оплетку изготавливают из стальных оцинкованных прово­лочек для защиты от легких механических воздействий. Установоч­ные провода выпускают одно-, двух-, трех-, четырех- и многожиль­ными на напряжение 220, 380, 500, 2000 и 3000 В переменного тока.

Шнуры.Шнуры выпускают двухжильными, т.е. состоящими из двух изолированных и свитых друг с другом жил (рис. 3.8). Шнуры изготавливают на напряжение до 220 В переменного тока.

В марках проводов и шнуров буквы обозначают конструктивную часть и вид изоляции провода или шнура, а цифры указывают напря­жение, для которого может приме­няться данный провод. Например, провод марки ПР-500 состоит из медной жилы с резиновой изоляцией и может быть использован в установках с номинальным напря­жением, которое не превышает 500 В переменного тока.

Кабели. Силовые кабели применяют для передачи и распределе­ния электрической энергии. Токопроводящие жилы кабелей изго­тавливают из мягкой медной проволоки (марка ММ), а также из алюминиевой мягкой или твердой проволоки (марки AM и AT).

Токопроводящие жилы сечением 16 мм : включительно изготав­ливают однопровол очными. Начиная с сечения 25 мм 2 и выше жилы кабелей изготавливают многопроволочными, что необходимо для обеспечения определенной гибкости кабелей. Сечения токопроводящих жил могут иметь круглую, сегментную или секторную фор­му (рис. 3.9). В одножильных кабелях применяют жилы круглой формы, в двухжильных – круглой и сегментной, а в трех- и четырех-жильных кабелях – секторной.

Для передачи и распределения электрической энерши в установ­ках с напряжением до 500, 3000 и 6000 В переменного тока приме­няют кабели с резиновой (рис. 3.10) и пластмассовой (рис. 3.11) изо­ляцией.

На напряжение 1, 3, 6, 20, 35 кВ и выше выпускают силовые ка­бели с бумажной пропитанной изоляцией (рис. 3.12).

Каждая из жил в кабеле имеет изоляцию, состоящую из несколь­ких слоев кабельной бумаги толщиной 0,125 или 0,175 мм, пропи­танной вязким электроизоляционным составом из минерального масла и растворенной в нем канифоли.

Классификация кабельной продукции

Эту статью мы посвятим проводам, кабелям и шнурам, а также расскажем какие они бывают, зачем нужны и где применяются. Итак, классификация кабельной продукции

Классификация кабельной продукции

Кабель — одна или более изолированных жил (проводников), заключенных, как пра­вило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный слой, в который может входить броня.

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметалли­ческая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой.

Шнур — две или более изолированных гибких или особо гибких жил сечением до 1,5 мм 2 , скрученных или уложенных парал­лельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.

Итак, попросту говоря, электрические провода — это металлические проводники, состоящие из одной или нескольких жил, предназначенные, главным образом, для передачи электроэнергии.

А также для изготовления токопроводящих обмоток электрических машин, трансформаторов, электромагнитов, катушек индуктивности и для монтажа электрического оборудования и радиоаппаратуры.

Основные конструктивные характеристики проводов: число токопроводящих жил, их материал, форма сечения, количество проволок в каждой жиле, тип изоляции, рабочее напряжение, нагревостойкость и др. — определяются их назначением и условиями эксплуатации.

Электрические провода бывают следующих типов: неизолированные и изолированные.

Неизолированные провода

Неизолированные провода используются главным образом на воздушных линиях электропередачи и в контактных сетях электрического транспорта; их закрепляют на опорах при помощи изоляторов и арматуры.

Такие провода из-за ветра, обледенения, вибрации и т.п. испытывают большие механические нагрузки, поэтому их изготовляют из материалов, обладающих высокой механической прочностью и коррозионной стойкостью, — стали, алюминия.

В некоторых случаях из меди и сплавов (бронза, алдрей — сплав алюминия с незначительной долей (около 1,2%) магния и кремния).

Для особых условий эксплуатации выпускают неизолированные провода специальных конструкций (полые, усиленные, облегченные, с антикоррозийным заполнением межпроволочного пространства и др.).

Изолированные провода

Изолированные провода по назначению делятся на установочные, обмоточные и монтажные.

Установочные провода

изготовляются из меди или алюминия, обычно круглого сечения, покрытыми изоляцией из поливинилхлорида или резины. Большинство установочных проводов выпускают с одной или двумя изолированными токопроводящими жилами.

Поверх изолированных жил обычно накладывают оплетку из хлопчатобумажной пряжи, иногда пропитанную противогнилостным составом. От механических повреждений некоторые установочные провода защищают оплеткой из стальной проволоки или сплошной тонкой металлической трубкой.

Установочные провода применяют главным образом для прокладки неподвижных открытых и скрытых электропроводок, монтажа силовых и осветительных электрических сетей, в электрических машинах и аппаратах и т.д.

Читать еще:  Кабель на 15 квт 3 фазы

Изоляция большинства установочных проводов рассчитана на рабочее напряжение от 220 до 660 В (в некоторых случаях — до 3000 В)и температуру окружающей среды от 40 до 50—70 °С.

Обмоточные провода

Изготовляются одножильными, обычно из меди и гораздо реже из алюминия, круглого и прямоугольного сечения, с эмалевой, бумажной, хлопчатобумажной, стекловолокнистой и др. изоляцией.

Часто обмоточные провода имеют несколько слоев изоляции, например, слой эмали, покрытый слоем шелка, хлопчатобумажной пряжи, полиэтилентерефталата или др.

Наибольшее распространение получили обмоточные провода круглого сечения с эмалевой изоляцией.

Используют также обмоточные провода специального назначения: высоковольтные, с изоляцией, рассчитанной на повышенное рабочее напряжение; высокочастотные, токопроводящие жилы которых скручивают из большого числа тонких проволок (до 1100 шт.).

Провода с дополнительным клеющим покрытием для изготовления бескаркасных обмоток и катушек; провода с токопроводящими жилами из сплавов с высоким электрическим сопротивлением (константан, манганин и др.); особо тонкие провода (микропровода) в сплошной стеклянной изоляции и др.

Монтажные провода

Изготовляются преимущественно из меди, круглого сечения, с пленочной или волокнистой изоляцией; они имеют одну или несколько токопроводящих жил, некоторые выпускаются с металлическими экранами.

Для общепромышленных целей широко используют монтажные провода с полиэтиленовой и поливинилхлоридной изоляцией.

Выпускаются также монтажные провода повышенной вибростойкости, нагревостойкие (с изоляцией из фторопласта) и др. Большинство монтажных проводов предназначено для работы под напряжением 24—500 В (некоторые до 1000 В) при температуре от — 40 до 70 °С (нагревостойкие от — 90 до 250 °С).

Их применяют для электрического соединения элементов в радиоэлектронной и электротехнической аппаратуре, соединения приборов и аппаратов, устанавливаемых на пультах и щитах управления, в распределительных устройствах и т.п.

Шнуры применяются для подключения к электрической сети бытовых приборов и др. нестационарных потребителей электроэнергии напряжением до 250 В.

Они изготовляются из 2-3 гибких многопроволочных токопроводящих жил с резиновой или поливинилхлоридной изоляцией.

Марки проводов и шнуров и их наименования:

Марка провода

Наименование

Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300 В для систем 300/300 В То же, повышенной гибкости Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300 В для систем 300/300 В Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380 В для систем 380/380 В То же, со скрученными жилами Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В То же, с параллельными жилами Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380 В для систем 380/380 В Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380 В для систем 380/660 В

Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450 В для систем 450/750 В

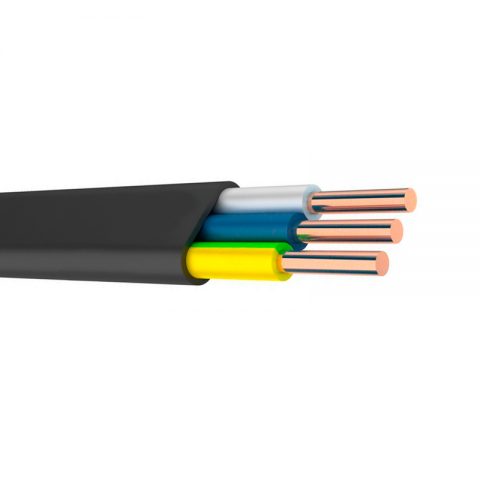

Цвета изоляции основных жил и расцветка изоляции жилы заземления также установлены межгосударственным стандартом СНГ:

Число жил

Цвет (расцветка) жил

шнура или провода с заземляющей жилой

шнура или провода без заземляющей жилы

— Голубой, коричневый Зелено-желтый, голубой, коричневый Голубой, черный, коричневый Зелено-желтый, голубой, черный, коричневый Голубой, черный, коричневый, черный или коричневый

Зелено-желтый, голубой, черный, коричневый, черный или коричневый Голубой, черный, коричневый, черный или коричневый, черный или коричневый Для маркировки нулевой жилы применяют только голубой цвет. Если нет нулевой жилы, голубой цвет используют для других жил, кроме заземляющей.

Классификация кабельной продукции — дело не простое, но мы постарались сделать это максимально понятно для Вас.

Виды электрических кабелей и проводов

Подписка на рассылку

Все существующие виды электрических кабелей и проводов делятся на несколько больших категорий:

В каждой из этих категорий представлено множество видов кабельно-проводниковой продукции, идентифицирующихся специальной маркировкой. Конструктивно кабели и провода отличаются габаритными параметрами токопроводящих жил и материалом, из которого они произведены, типом оболочки и внешнего защитного покрова, конструкцией брони (если она предусмотрена) и по другим критериям, определяющим области применения изделий и условия их эксплуатации.

Виды электрического кабеля и расшифровка их марок индивидуальны для каждой отдельной категории изделий.

Силовые кабели

Данный вид кабельной продукции применяется для решения задач транспортировки электроэнергии на малые и большие расстояния. Важнейшими физическими параметрами силовых кабелей являются напряжение и токовая нагрузка (допустимая величина передаваемого тока).

Приведем некоторые марки силовых кабелей и области их применения:

• ВВГ. Предназначен для эксплуатации в электросетях переменного (до 6 кВ частотой до 50 Гц) и постоянного (до 3 кВ) напряжения. Применяется для неподвижной распределения электроэнергии внутри зданий (снаружи помещения при условии защиты от УФ лучей), подключения различного стационарного производственного электрооборудования средних мощностей.
• ВБШв. Данные кабели применяются на такое же напряжение и имеют ту же область применения, что и ВВГ, однако благодаря наличию брони (две стальные ленты) их можно использовать для прямой прокладки в земле с нормальным грунтом.
• КГВВ. Кабель данного типа по своим параметрам соответствует кабелю ВВГ, но за счет гибкой жилы может применяться подключения к электросетям подвижных машин и механизмов.
• КПвПпБП. Кабели специального назначения, которые предназначены для питания электродвигателей нефтедобывающих установок напряжением до 4 кВ и частотой до 70 Гц.

Читать еще:  Ввод кабеля в деревянный дом

Кабели и провода связи

В данную категорию электрических кабелей и проводов включено большое разнообразие кабельно-проводниковой продукции. Изделия служат для передачи аналоговых или цифровых сигналов по металлическому проводнику либо в оптической среде (оптоволокно).

Распространенные виды электрических кабелей и их маркировка:

• Симметричные. Данная группа представлена кабелями связи, имеющими одну или более симметричных пар, троек или четверок. Самые распространенные типы — UTP 1PR, КВП-5е. Используются для передачи цифровых и аналоговых сигналов обычно на небольшие (до 305 метров) расстояния. Однако могут применяться передачи сигналов на большие расстояния при помощи магистральных кабелей связи.
• Коаксиальный кабель. Используется для построения систем связи (телевидение, радиовещание), сигнализации и автоматики, антенно-фидерных и прочих систем. В зависимости от назначения кабеля, помимо основной жилы и экрана, в единую оболочку также могут быть помещены вспомогательные провода. Например, марка КВК-В-2, используемая для построения систем видеонаблюдения, имеет дополнительную пару проводов для передачи питания на устройства.
• Телефонные кабели и провода. Используются для построения ГТС или подключения телефонных аппаратов (и другого оборудования связи) внутри и снаружи зданий. Примеры — ШТЛП/ТРП/ШГЭС.
• Оптический кабель. Служат в основном для передачи цифровой информации на большие расстояния. Примеры — ОТЦ (для прокладки в грунте), ОПЦ (подвесной), CO-TS (внутренней прокладки).

Контрольные кабели

Кабельная продукция данного типа используется чаще всего для транспортировки аналоговых сигналов к подвижным и/или неподвижным исполнительным узлам и механизмам, электроприборам и т. д.

• КВВГ. Используются для подключения неподвижных установок и электрооборудования, работающих в сетях переменного с частотой до 100 Гц или постоянного тока.
• КГВЭВ. Служит для управления подвижными механизмами и оборудованием, а также в условиях влияния электромагнитных полей.

Кабели управления

Данные виды электрических кабелей служат для управления стационарными и нестационарными маломощными механизмами и электрооборудованием, используемым в строительной, промышленно-производственной, сельскохозяйственной и других сферах (чаще всего используются для управления электродвигателями).

Распространенные марки и применение электрических кабелей данного вида:

• КУПЭВ. Используются в сетях до 250 В и частотой до 1000 Гц. Применяются для управления различным строительным и производственным оборудованием.
• КУГВВ. Кабели управления с гибкими жилами. Используются для питания неподвижных и подвижных электроустановок. Также возможно применение в бытовых целях (например, для управления автоматическими воротами).

Монтажные кабели и провода

Данные виды электрических кабелей и проводов служат для объединения в единую электрическую цепь электрораспределительные устройства, подключения электротехнической аппаратуры и промышленных электроустановок, соединения электроприборов внутри авиа- и спецтехники, построения автономных систем электроснабжения и в других целях.

Примеры таких кабелей: БПВЛ (бортовой монтажный провод), МККШв; МКПсЭБШвнг(A), НИКИ-КУВШЭ.

Кабели и провода сигнализации

В данную категорию электрических кабелей и проводов включена кабельно-проводниковая продукция, предназначенная для построения систем пожарной и/или охранной сигнализации. Основная их задача — передача электрических сигналов с аналоговых и цифровых датчиков задымленности, движения, температуры и т. п.

Также кабели используются для подачи электропитания на светозвуковые сигнализаторы, индикаторы направления движения (для быстрой эвакуации людей во время пожара), автоматические устройства пожаротушения и прочие устройства. Важным отличием кабелей и проводов сигнализации заключается в их повышенной устойчивости к высоким температурам, что, в частности, является одним из основных требований при конструировании систем противопожарной безопасности.

Распространенные виды электрических кабелей и их маркировка: КПСВВнг(А), КСВЭВнг(А), КПГВСЭВнг(A)-FRLS и пр.

Кабели сигнализации и блокировки

Данная разновидность кабелей используется для управления электрическими механизмами, расположенными на открытом воздухе. Наиболее часто применяются для прокладки вдоль городских и федеральных железнодорожных трасс для регулировки работы стрелок, сигнализирующих устройств, светофоров. Также задействуются, например, для управления шлагбаумами на автомобильных парковках.

Кабели блокировки, как и предыдущие виды, могут использоваться в системах охранной и пожарной сигнализации. Основное отличие данной кабельной продукции заключается в их конструкции, позволяющей осуществлять прокладку кабелей в грунте, на открытом воздухе, в агрессивных средах. Примеры: СБВБбШвнг, СБВГЭнг(A), СБЗПАШп, СБМВБАуБпШп и т. д.
